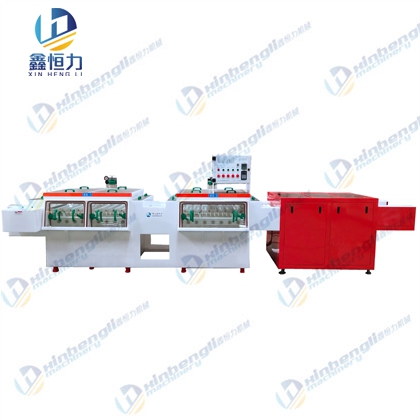

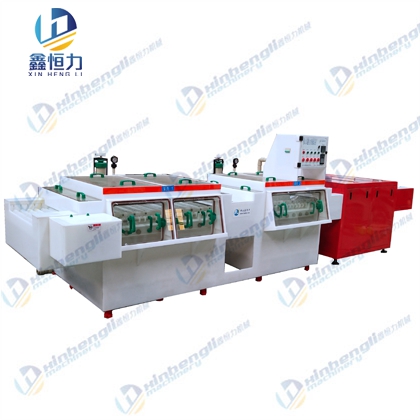

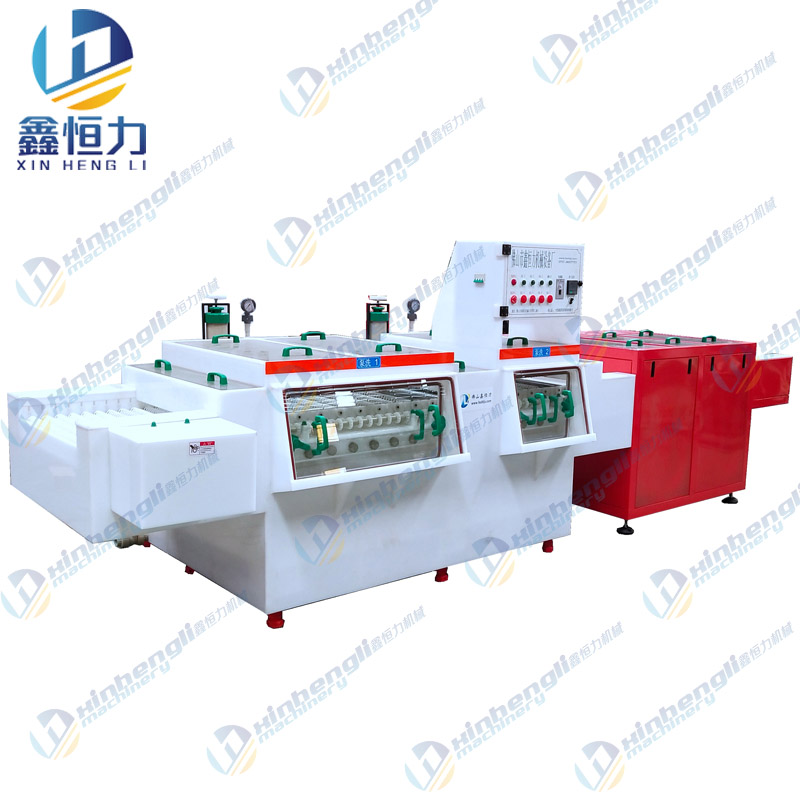

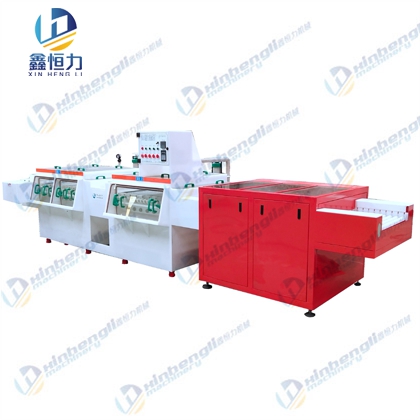

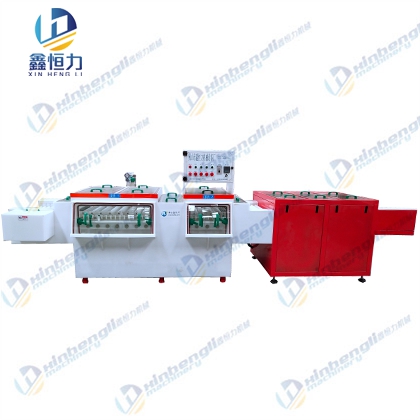

顯影清洗烘幹線

該顯影清洗烘幹線為五金蝕刻前處理配套設備,主要用於感光蝕刻工藝,曝光後將產品表麵圖案顯現出來,然後進入蝕刻工序,可實現連續大批量生產,節省人工,大大提高了工作效率。

聯係電話:15800099961

產品描述

用途:
     該顯影清洗烘幹線為五金蝕刻前處理配套設備,主要用於感光蝕刻工藝,曝光後將產品表麵圖案顯現出來,然後進入蝕刻工序,可實現連續大批量生產,節省人工,大大提高了工作效率。工藝流程:進料→顯影→檢查→水洗→吸幹→冷風吹幹→熱風烘幹→出料

機器說明:
     機器型號:XHL-XY71500QX;
     設備外徑:5700*1760*1500mm;
     顯影麵積:700*1200mm;
     清洗麵積:700*1200mm
     烘幹段:1300mm
     顯影泵:4.0KW*1台;
     清洗泵:4.0KW*1台
     噴淋方式:獨立噴管高壓噴淋;
     過濾係統:全壓過濾器*2;
     功率:15.5KW;
     電源:380V/50HZ

工作原理:
    1.在產品表麵塗一層感光油墨,該油墨不能見強光,否則會固化,導致顯影顯不出;
    2.將油墨烤幹後貼上菲林膠片進行曝光,菲林膠片是一張透明的黑白膠片,黑色的部分會擋光,白色的部分會透光;
    3.曝光完成後將產品放入顯影機,此時黑色部分的油墨會被洗掉,在蝕刻過程中會被腐蝕,而相反白色部分油墨由於被曝光,顯影過程中油墨不會掉,保留下來的油墨在腐蝕過程中起保護作用。

顯影清洗烘幹線
